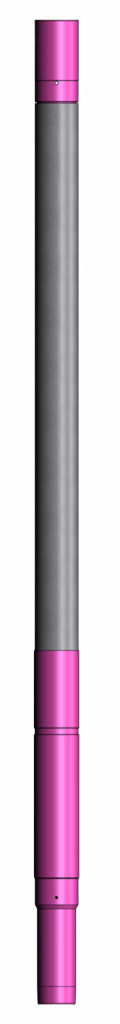

Пакер гидравлический проходной для предотвращения межпластовых перетоков ПГПМ1,
для обсадных колонн 245 мм предназначен для надежной изоляции газонефтеводоносных
пластов.
Пакер ПГПМ1 состоит из следующих основных элементов: корпуса, на котором при помощи
стальных обжимных стаканов закреплен резинотканевый уплотнительный элемент, узла
защиты пакера от преждевременного срабатывания, корпуса клапанного узла, клапанного
узла, нижнего переводника.
Пакер работает следующим образом: в процессе цементирования цементировочная
пробка проходит через внутреннюю полость пакера и сбивает полые срезные штифты
с манжетой, открывая, таким образом, доступ жидкости к клапанной системе пакера.
После получения сигнала «стоп» и сброса давления, клапан переключается, происходит
подготовка клапанной системы к процессу пакеровки, и при последующем повышении
давления в колонне жидкость из обсадной колонны поступает в подрукавную полость.
Повышение избыточного давления на глубине установки пакера до 6—8 МПа раздувает
уплотнительный элемент, герметично прижимая его к стенкам скважины. При сбросе
этого давления клапанная система переключается и отсекает жидкость в подрукавной
полости, сохраняя ее объем под рукавом.
