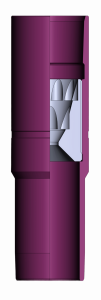

Седло-ловушка, предназначено для аккумуляции и последующего легкого разбуривания
фрагментов цементировочных пробок и седел.
Внутренние детали седла-ловушки выполнены из алюминиевого сплава.
| НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ | ЗНАЧЕНИЕ | ||
|---|---|---|---|
| СЛ 102 | СЛ 114 | СЛ 178 | |
| Условный диаметр обсадной колонны, в составе которого спускается устройство, мм | 102 | 114 | 178 |
| Максимальный наружный диаметр устройства, мм | 110 | 127 | 187 |
| Проходной диаметр устройства, после разбуривания, мм | 89 | 99 | 157 |
| Проходной диаметр устройства, до разбуривания, мм | 21 | 28 | 50 |
| Максимальное внутреннее давление на корпус, МПа | 70,0 | ||
| Длина устройства в сборе, мм | 385 | 420 | 450 |
| Масса устройства, кг, не более | 7,3 | 12,3 | 27 |
| Максимальная растягивающая нагрузка1, кН (тн) | 600 (60) | 700 (70) | 1200 (120) |
| Присоединительные резьбы2: – верхняя и нижняя по ГОСТ 632-80 | ОТТМ102 | ОТТМ114 | ОТТМ 178 |
1 Расчетная величина.
2 Для СЛ 102 резьба выполняется по ТУ 14-161-163-96. по ТУ 14-161-163-96.
