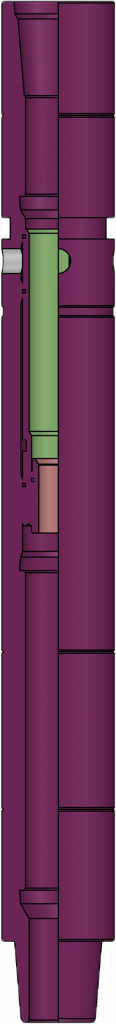

Приспособление опрессовочное предназначено для опрессовки и шаблонировки бурильной колонны или колонны НКТ. Приспособление включается в состав бурильной колонны
при подготовке ствола скважины под спуск обсадной колонны и устанавливается на заданной глубине. После проведения необходимых проработок и промывки на забое пускается пробка. После прокачки объема бурильной колонны до ПО пробка садится в седло.
Ступенчатым наращиванием давления проводят опрессовку бурильной колонны. При достижении давления 25,0±2,5 МПа происходит срез винтов, и втулка перемещается до упора
в торец нижнего переводника, открывая таким образом отверстия в корпусе.
Выпускается модификация ПО2 в которой значительно снижен эффект гидравлического
удара при открытии промывочных отверстий.
| НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ | ЗНАЧЕНИЕ | |||
|---|---|---|---|---|
| ПО-НКТ 73 | ПО-НКТ В-73 | ПО.000 | ПО.102 | |
| Условный диаметр бурильной колонны, в составе которого спускается устройство, мм | 73 | 73 | 73; 89 | 73; 89 |
| Максимальный наружный диаметр устройства, мм | 89 | 93,2 | 121 | 105 |
| Проходной диаметр устройства, мм | 30 | 30 | 40 | 30 |
| Максимальное внутреннее давление, МПа ±10% | 30,0 | |||
| Длина устройства в сборе, мм | 830 | 830 | 857 | 911 |
| Масса устройства, кг, не более | 28,3 | 31,4 | 59 | 51 |
| Максимальная растягивающая нагрузка1, кН (тн) | 2000 (200) | |||
| Давление открытия промывочных окон2, МПа ±10% | 25 | |||
| Максимальная рабочая температура3, °С | 100 | |||
| Присоединительные резьбы (верхняя и нижняя) по ГОСТ Р 50864-90 (ТУ 3668-00-7-1403-00-39-2005) |
73 ГОСТ 633 |
В-73 ГОСТ 633 |
З-102 | З-86 (З-83) |
1 Расчетная величина, при которой напряжения достигают предела текучести материала.
2 Давление срабатывания при всех срезных винтах.
3 Параметр справочный , связан с эксплуатацией РТИ в скважине.
