Муфта манжетного цементирования ММЦ1

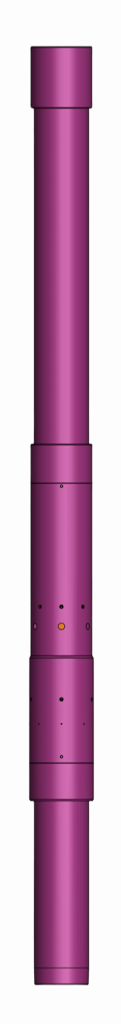

Муфта манжетного цементирования предназначена для двухступенчатого или манжетного
цементирования обсадных колонн или хвостовиков диаметром 102, 114, 127, 140, 146, 168,
178 и 245 мм.
При использовании муфты типа ММЦ1 осуществляется следующая совокупность
технологических операций:
• проведение первой ступени цементирования обсадной колонны с пуском первой цементировочной пробки после закачки тампонажного раствора;
• продавливание тампонажного раствора в затрубное пространство обсадной колонны
и получение сигнала «стоп»;
• повышение внутреннего избыточного давления и открытие цементировочных окон
в муфте;
• смыв избыточного тампонажного раствора первой ступени;
• проведение второй ступени цементирования обсадной колонны с пуском второй
цементировочной пробки после закачки тампонажного раствора;
• продавливание тампонажного раствора второй ступени в затрубное пространство
обсадной колонны и получение сигнала «стоп»;
• закрытие окон муфты повышением внутреннего избыточного давления.

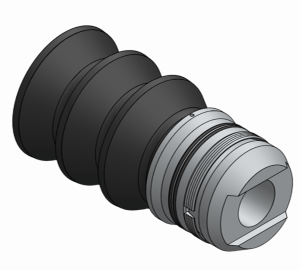

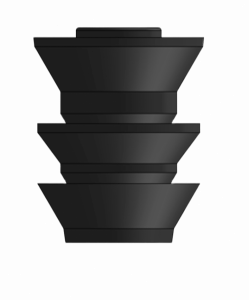

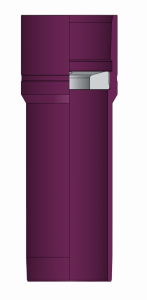

1-я цементировочная пробка                2-я цементировочная пробка                          Стоп-патрубок

АИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
ММЦ1.102 ММЦ1.114 ММЦ1.127 ММЦ1.140 ММЦ1.146 ММЦ1.168 ММЦ1.178 ММЦ1.245
Условный диаметр обсадной колонны, в составе которой спускается муфта, мм 102 114 127 140 146 168 178 245
Номинальный диаметр открытого ствола скважины (диаметр долота), в которую производится спуск муфты, мм 124 142,9 155,6 190,5 190,5 215,9 215,9 295,3
Максимальный наружный диаметр, мм 120 136 148 172 178 197 204 282
Проходной диаметр, после срабатывания, мм 88 98 110 124 130 150 158 220
Внутреннее избыточное давление открытия цементировочных окон1, МПа±10% 16,0 16,0 14,0 16,0 16,0 16,0 16,0 14,0
Внутреннее избыточное давление закрытия цементировочных окон1, МПа±10% 3,5 2,2 2,0 4,0 5,0 5,0 4,0 3,5
Максимальная рабочая температура2, °С 100
Максимальное внутреннее избыточное давление на корпус муфты, МПа 25
Максимальное наружное избыточное давление на корпус муфты3, МПа 35,0 35,0 18,0 18,0 18,0 18,0 18,0 19,0
Максимальная растягивающая осевая нагрузка на корпус муфты3, кН 600 700 800 1000 1000 1200 1200 2300
Длина, в рабочем положении, мм 1013 1990 2299 2865 2865 2888 2865 2333
Масса, в рабочем положении, кг 29,1 67,5 95 118 122 134 150 265

1 Давление срабатывания при всех срезных винтах.

2 Параметр справочный, связан с условиями эксплуатации РТИ в скважине.

3 Расчетная величина.
