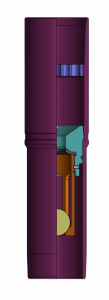

Клапан обратный шаровой КОШ2, КОШ4, КОШБТ

Клапан обратный шаровой типа КОШ предназначен для предотвращения обратного
перетока тампонажного или бурового раствора из заколонного пространства во внутреннее пространство обсадной колонны условным диаметром 89, 102, 114 и 127 мм.
В клапане обратном КОШ4 шарик поджат пружиной и может применятся в нецементируемых
компоновках.
Объектом применения обратного клапана КОШ2 являются скважины, в которые спускаются
обсадные колонны (хвостовики) условным диаметром 89, 102, 114 и 127 мм. Объектом
применения обратного клапана КОШБТ являются скважины, в которые спускаются
обсадные безмуфтовые колонны диаметром 102, 114, 120 и 140 мм. Внутренние детали
клапана типа КОШ выполнены из алюминиевого сплава.
Допускается свинчивание клапанов КОШ2.114 и КОШ2.127 с трубами с резьбой ОТТГ 114
и ОТТГ 127 ГОСТ 632-80.

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
КОШ2. 89 КОШ2. 102 КОШ2. 114 КОШ2. 127
Условный диаметр обсадной колонны, в составе которого спускается устройство, мм 89 102 114 127
Максимальный наружный диаметр устройства, мм 108 110 127 141,3
Проходной диаметр устройства, мм 76 89 99 111
Диаметр шара, мм 46 46 55 55
Максимальное внутреннее давление на корпус клапана, МПа 25
Максимальный перепад давления, выдерживаемый клапаном снизу вверх, МПа 10
Длина устройства в сборе, мм 400 380 404 420
Масса устройства, кг, не более 9,2 9,2 12,8 16,8
Максимальная растягивающая нагрузка1, кН (тн) 600 (60) 700 (70) 800 (80)
Максимальная рабочая температура, °С 100
Присоединительные резьбы2, – верхняя и нижняя по ГОСТ 632-80 НКТ89 ОТТМ102 ОТТМ114 ОТТМ127

1 Расчетная величина.

2 Для клапана КОШ2.89 резьба выполняется по ГОСТ 633-80. Для клапана КОШ2.102 резьба выполняется по ТУ 14-161-163-96.

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
ККОШБТ 102 КОШБТ 114 КОШБТ 120 КОШБТ 140
Условный диаметр обсадной колонны, в составе которого спускается устройство, мм 102 114 120 140
Максимальный наружный диаметр устройства, мм 103,2 115,2 121,5 140,5
Проходной диаметр устройства, мм 86,5 98,5 105 124
Диаметр шара, мм 46 55
Диаметр отверстия в седле клапана, мм 30 40
Максимальное внутреннее давление на корпус клапана, МПа 25
Максимальный перепад давления, выдерживаемый клапаном снизу вверх, МПа 10
Длина устройства в сборе, мм 450
Масса устройства, кг, не более 9,4 11,2 11,97 14,6
Максимальная растягивающая нагрузка1, кН (тн) 600 (60) 700 (70) 770 (77) 900 (90)
Максимальная рабочая температура2, °С 100
Присоединительные резьбы3 – верхняя и нижняя по ТУ 14-157-61-99 ТМК-3 102 ТМК-3 114 ТМК-3 120 ТМК-3 140

1 Расчетная величина.

2 Параметр справочный, связан с условиями эксплуатации РТИ в скважине.

3 Типоразмеры присоединительных резьб согласовываются с заказчиком. по ТУ 14-161-163-96.
