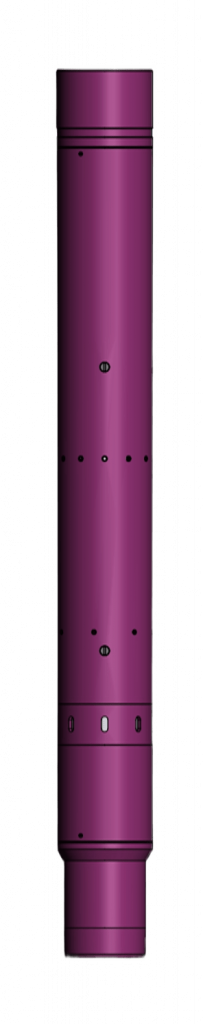

Клапан манжетного цементирования предназначен для проведения манжетного
цементирования хвостовиков, используется в комплексе с пакером ПМЦ или ПМЦ-Р.
Открытие клапана производится гидравлически, повышением давления. Закрытие
клапана происходит автоматически, в любой момент времени, когда затрубное давление
будет больше трубного. Окончательное закрытие клапана и фиксация клапана в этом
положении происходит при посадке цементировочной пробки в седло, расположенное
в клапане.
| НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ | ЗНАЧЕНИЕ | |
|---|---|---|
| КМЦ 102 | КМЦ 114 | |
| Условный диаметр хвостовика, оборудованного устройством, мм | 102 | 114 |
| Диаметр открытого ствола скважины, в которую производится спуск и установка устройства в скважине, мм | 123,8-124 | 142,9 |
| Максимальный наружный диаметр устройства, мм | 118 | 130 |
| Проходной диаметр устройства (после разъединения), мм | 88 | 99 |
| Длина устройства в сборе, мм, не более | 594 | 670 |
| Масса устройства, кг, не более | 15,4 | 20,7 |
| Максимальная растягивающая нагрузка, при которой напряжения в корпусных деталях достигают предела текучести1, кН (тн) | 600 (60) | 700 (70) |
| Давление открытия цементировочных отверстий2, МПа±10% | 16,0 | |
| Максимальная рабочая температура3, °С | 100 | |
| Присоединительные резьбы4: — верхняя по ТУ 14-161-163-96 (ГОСТ 632-80) — нижняя по ТУ 14-161-163-96 (ГОСТ 632-80) |
ОТТМ 102 ОТТМ 102 |
ОТТМ 114 ОТТМ 114 |
1 Расчетная величина, при которой напряжения достигают предела текучести материала.
2 Давление срабатывания при всех срезных винтах.
3 Параметр справочный, связан с условиями эксплуатации РТИ в скважине.
4 Тип присоединительных резьб, согласовывается с заказчиком.
