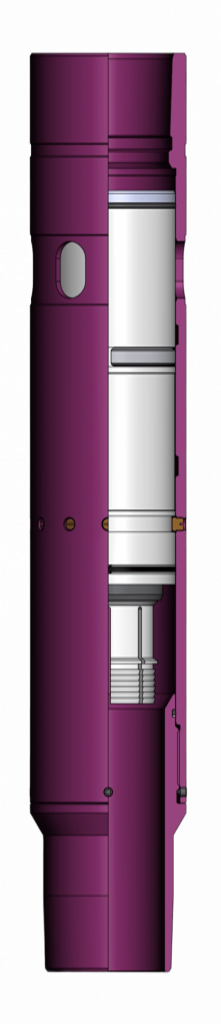

Муфта ступенчатого гидроразрыва пласта МСГРП-У предназначена для проведения многоинтервального гидроразрыва пласта.
Комплект муфт спускается в скважину в составе компоновки ГРП хвостовика. Каждая муфта
устанавливается в заранее определенном интервале ствола скважины. Активация муфт МСГРП
происходит при помощи спускаемого на ГНКТ устройства КУМ.114. В этом случае муфты активируются в произвольном порядке. Также активация муфт возможна по стандартной технологии
при помощи шаров разного диаметра. В этом случае седла извлекаются без разбуривания,
при помощи специального инструмента после активации муфт. Муфты спускаются в составе
хвостовика в комплекте с набухающими или гидромеханическими пакерами. Компоновка
хвостовика предусматривает установку неограниченного количества муфт.
| НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ | ЗНАЧЕНИЕ |
| МСГРП-У.114 | |
| Условный диаметр хвостовика, оборудованного устройством, мм | 114 |
| Номинальный диаметр открытого ствола скважины (диаметр долота), в которую производится спуск, мм |
142,9 |
| Наружный диаметр, мм | 133 |
| Проходной диаметр, после срабатывания, мм | 99 |
| Максимальное внутреннее избыточное давление на корпус муфты, МПа | 70 |
| Максимальное наружное избыточное давление на корпус муфты, МПа | 70 |
| Максимальная растягивающая осевая нагрузка на корпус1 , кН |
400 |
| Максимальная рабочая температура2 , °С |
100 |
| Длина, мм | 949 |
| Масса, кг | 35 |
1 Расчетная величина, при которой напряжения достигают предела текучести материала.
2
Параметр справочный, связан с условиями эксплуатации РТИ в скважине.
