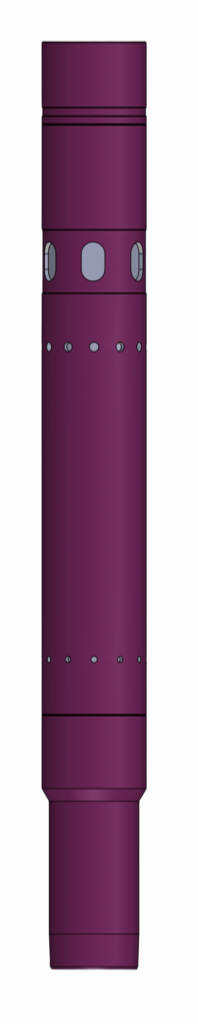

Фрак порт закрываемый ФПЗ И ФПЗ-Г

Фрак порт закрываемый ФПЗ предназначен для проведения многоинтервального гидроразрыва пласта.

Комплект фрак портов спускается в скважину в составе компоновки ГРП хвостовика. Каждый порт устанавливается в заранее определенном интервале ствола скважины. Фрак порт ФПЗ-Г устанавливается в первом интервале гидроразрыва (над башмаком, обратными клапанами и клапаном КО).

Активация фрак порта ФПЗ-Г проводится повышением давления до 30 МПа.

Активация фрак портов ФПЗ происходит при помощи пуска и прокачки шаров различного диаметра в скважину, начиная с самого малого.

Фрак порты спускаются в составе хвостовика в комплекте с набухающими или гидромеханическими пакерами;

Отличительной особенностью фрак портов ФПЗ и ФПЗ-Г является возможность закрытия их, после разбуривания седел под шары. Закрытие производится путем спуска на НКТ или ГНКТ ключа управления муфтами КУМ1.114.

Муфты могут комплектоваться как обычными металлическими, так и растворимыми композитными шарами. Диаметры шаров соответствуют диаметрам шаров, применяемых с муфтами МСГРП.

НОМЕР ДИАМЕТР ШАРА ШИФР МУФТЫ
мм дюймы
1 70,92 2,792 ФПЗ.*/701
2 67,57 2,660 ФПЗ.*/67
3 64,32 2,532 ФПЗ.*/64
4 61,19 2,409 ФПЗ.*/61
5 58,17 2,290 ФПЗ.*/58
6 55,25 2,175 ФПЗ.*/55
7 52,43 2,064 ФПЗ.*/52
8 49,71 1,957 ФПЗ.*/49
9 47,07 1,853 ФПЗ.*/47

1 Звездочка обозначает диаметр муфты (условный наружный диаметр хвостовика 102, 114, 140 мм)

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ
ФПЗ-Г 114 ФПЗ 114
Условный диаметр хвостовика, оборудованного устройством, мм 114 114
Номинальный диаметр открытого ствола скважины (диаметр долота), в которую производится спуск, мм 142,9 142,9
Наружный диаметр, мм 137 137
Проходной диаметр, после срабатывания, мм 99 99
Внутреннее избыточное давление открытия окон муфты1, МПа±10% 30 16,0
Максимальное внутреннее избыточное давление на корпус муфты, МПа 70 70
Максимальное наружное избыточное давление на корпус муфты, МПа 70 70
Максимальная растягивающая осевая нагрузка на корпус2, кН 700 700
Максимальная рабочая температура3, °С 100
Длина, мм 903 970
Масса, кг 40 45

1 Значения управляющих давлений приведены при применении всех срезных винтов на узле.

2 Расчетная величина, при которой напряжения достигают предела текучести материала.

3 Параметр справочный, связан с условиями эксплуатации РТИ в скважине.
